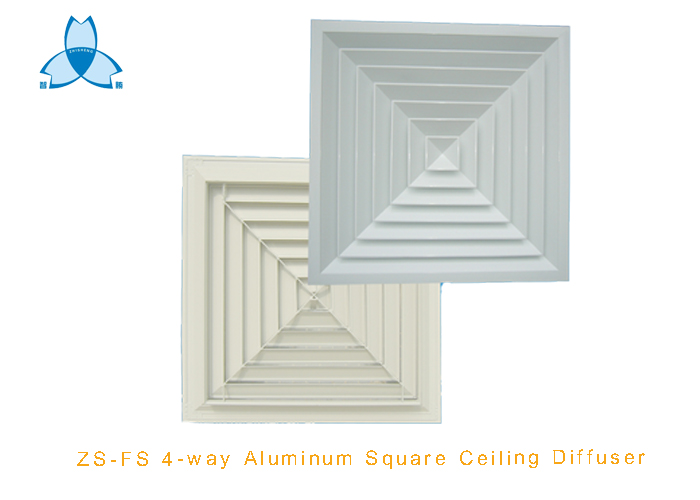

铝合金方形散流器

方形散流器 Square ceiling diffuser

散流器是空调或通风的送风口，就是让出风口出风方向分成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。

散流器选用主要控制参数风口型式。材质、规格、出口风速、全压损失和气流射程等。

风口介绍

1、双层百页风口一般作为送风口，也可直接与风机盘管配套使用，广泛用于集中空调系统的末端，还可以与对开多叶调节阀，用以调整风量。

2、单层百叶风口可调上下风向，回风口可与风口过滤网合用，节片角度可以调节，叶片间有ABS塑料固定支架。固定式过滤网在清洗时可由滑道上取出过滤网，清洗后再从滑道推入后继续使用。

3、固定条形风口用在供热及供冷的空调系统中，可安装在侧墙上或天花板上。

4、自垂百叶式风口具有正压的空调房间自动排气。通常情况下靠风口的百叶自重而自然下垂，隔绝室内外的空气交换，当室内气压大于室外气压时，气流将百叶吹开而向外排气，反之室内气压小于室外气压时，气流不能反向流入室内，该风口有单向止回作用。

5、散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形，可根据使用要求制成正方形或长方形，能配合任何天花板的装修要求。散流器的内芯部分可从外框拆离，方便安装及清洗。后面可配风口调节阀以控制调整风量。适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等。为了使人们在各种环境里避免噪音的干扰以及不适感，除了按性能表确定颈部风速外，还需要考虑安装高度及安装场合。

6、球形可调风口是一种喷口型送风口，高速气流在经过阀体喷口中对指定方向送风，气流喷射方向可在顶角为35°的圆锥形空间内前后左右方便地调节，气体流量也可通过阀门开合程度来调节。适用于高大层顶高速送风或局部供冷的场合，如机场候机大厅，室内体育场，宾馆厨房等场合。

7、旋流风口送出旋转射流，具有诱导比大，风速衰减快的特点，在空调通风系统中可用作大风量，大温差送风以减少风口数量，安装在天花板或顶棚上，可用于3米以内低空间，也可用二种高度大面积送风，高度甚至可达10米以上。

产品选用

散流器的材质主要有塑料、钢制和铝合金两类。

选型要点

1) 根据工程特点、所需气流组织类型。调节性能和送风方式等，选择相应的风口类型。

2) 根据需要风量[送风或排（回）风]，在风口颈部（或风口进出口断面处）允许的风速范围内，确定所需风口的尺寸。如按风口风速（一般为2~5m/s）确定风口尺寸时，应考虑风口的有效面积率（一般为30%~60%）。

3) 校核所选择风口的主要技术性能。如射程、压力损失、噪声指标以及工作区域内的风速与温差。

4) 确定所选风口的布置安装方式以及与风道的连接方式。

散流器布置

散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

施工安装

1.安装前应检查风口机械性能。

a) 风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。

b)导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后无松动现象。

2.风口外表装饰面应平整、扩散环分布应匀称、颜色应一致、无明显的划伤和压痕。

3.风口允许偏差值应符合表2规定。

表2 风口尺寸允许偏差 单位：mm
