FFU 层流净化单元 (FAN FILTER UNIT)描述:
FFU 净化单元可以模块化连接使用,使得FFU广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级洁净棚。风机从FFU顶部将空气吸入,经高效过滤器过滤,
过滤后的洁净空气在整个出风面以0.45m/s±20%的风速匀速送出。
产品配置
风机(高效离心风机) Centrifugal fan
具有长寿命、低噪音、免维护、震动小、可调速等特性。
风机调速性能伟大,在高效过滤器终阻力的状态下仍可保证风量不变。
具有节能、计算机集中控制、运行稳定等特性,可一台计算机控制近8000台风机的运转、调速、工作状态查询等。
高效过滤器 HEPA filter 99.99% @ MPPS .
箱体材质 :优质镀铝锌板/不锈钢/冷板喷涂
Casing material: Cold Rolled steel with powder coated/Galvalume sheet /SUS#201/SUS# 304
1175x1175mm FFU
Size and specification尺寸与规格
型号 Model |

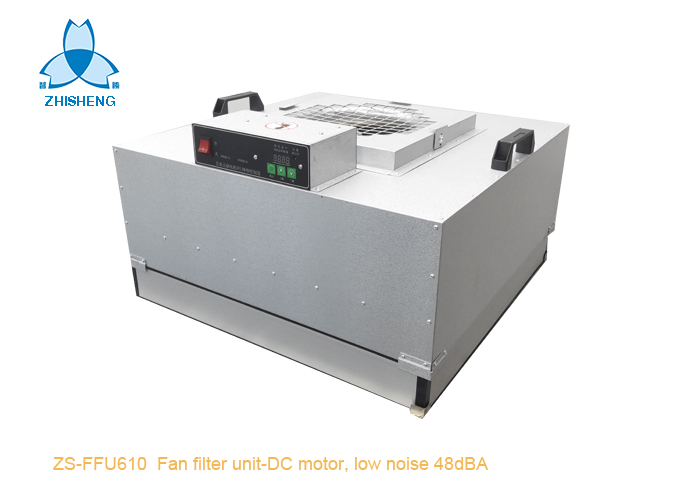

ZS-FFU610 |

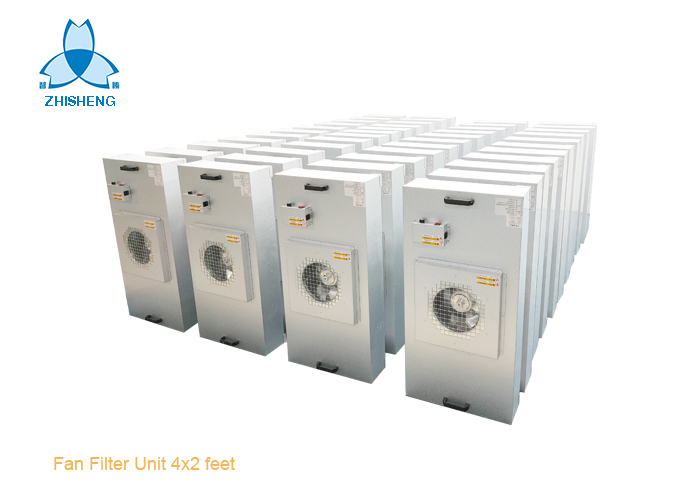

ZS-FFU1170 |
ZS-FFU1220 |
ZS-FFU1170D |
|
尺寸Size (mm) |
610x610x240 |
1170x570x240 |
1220x610x240 |
1170x1170x240 |
|
风量Airflow(m3/h) |
1000 |
1800 |
2000 |
3000 |
|
风速Air velocity |
0.45m/s±20% |
||||
高效HEPA filter |
610x610x69mm |
1170x570x69mm |
1220x610x69mm |
1170x1170x69mm |
|
高效效率 Efficiency |
99.99% @0.3um 以上 |
||||
Fan(motor)风机 |
Power功率 |
AC 220V/50Hz;AC110V/60Hz |
|||
Noise(dB)噪音 |
≤52 |
≤52 |
≤52 |
≤58 |
|
Optional可选配件 |
Control panel, Remote control, Primary filter, Pressure gauge 触摸屏控制面板开关/遥控控制/配初效/压差表 |
为配合国家节能减排,本公司经后重点推广---直流无刷型FFU,以下是相关数据,请选型比对
智胜FFU标准型VS直流无刷型比较表
项目
FFU(标准型)
FFU(直流无刷)
备注
FFU处理风量
1200m3/h
1200m3/h
测试条件相同
ULPA的风压损失
130Pa
130Pa
经ULPA后,出来风速为0.35m/s
消耗功率
152W(0.152KW)
90.5W(0.0905KW)
实测结果
单台电费
0.152KW*8760hr*1.25元=NTD1664(元/年)
0.0905KW*8760hr*1.25元=NTD991(元/年)
一年(8760hr)1度电以1.25元计算
电费
1000台*1664=NTD166.4(万元/年)
1000台*991=NTD99.1(万元/年)
以1000元台为基准
每年节省的电费
若选择直流无刷型1000台计算一年省电费NT166.4-99.1=67.3万元
按无尘室换算次数、等级配备FFU数量
计算机群控 Computer group control
功能完善的大规模群控管理系统拓展图
